  測定例

標準的な測定例をご説明します。
各種光源や反射・透過、さらには膜厚やLED測定など、光学系を自由に組み合わせて測定できます。
ご希望の用途・仕様及びご予算にあわせて、最適なご提案ができますので、お気軽にお問い合わせください。

  一般的な測定例


USBケーブル                           各種ファイバ                                      光源(レーザー、太陽、プラズマ、LED、炎、ランプなど)
放射スペクトル                           分光器                                      SMAコネクタ+平行レンズ

太陽光、ランプ、光源、LEDなどの標準的な測定方法です。上図では、拡散する光を平行レンズでファイバに入れて、分光器まで導いています。
平行レンズは、ファイバ先端に簡単に着脱可能で、平行光のみを透過させて、光の量を安定させます。
光源が離れた場所にあっても、ファイバ(標準1.5m)先端を動かして、最適な位置で柔軟に測定できます。


  吸光度測定例


USBケーブル                                                                                     各種ファイバ
吸光スペクトル                      分光器                                         セル及びフォルダ                光源(紫外・可視・近赤外)

光源、ファイバ2本、サンプルフォルダを併用し、透過率・吸光度測定が可能です。
ガラス板、フィルム、フィルタや溶液などあらゆるサンプルに対応できます。
まず、サンプルなしで光強度を測定し(基準)、次にサンプルを測定します。 ソフトは、自動的に「基準」と「サンプル」を比較し、透過スペクトル(0-100%)として表示します。


  反射率測定例


USBケーブル              光源(紫外・可視・近赤外)                                                        サンプルを測定  反射板(基準)を測定
反射スペクトル                                        分光器                                     反射測定用 分岐ファイバ

光源および反射ファイバを併用して、反射率測定が可能です。
ガラス板、フィルム、フィルタなどあらゆるサンプルに対応できます。
まず、サンプルなし(または白色基準)で光強度を測定し(基準)、次にサンプルを測定してます。
ソフトは、自動的に「基準」と「サンプル」を比較し、反射スペクトル(0-100%)として表示します。



  付属ソフトウェア

分光器の測定ソフトでは、波長(横軸)・強度(縦軸)の測定だけでなく、吸光度、反射、透過率、色も簡単に測定できます。
便利&シンプルなデザインで、WordやExcelと同じ感覚でお使い頂けます。
お客様の用途に応じたソフトのカスタマイズや、お客様による開発・改造(Labviewなど各言語ソースや開発キットもご提供)も可能です。
柔軟に対応できますので、お気軽にお知らせください。

  ソフトウェア画面1(白色ランプのスペクトルの測定)

上図「一般的な測定例」にて、白色ランプを測定し、
放射スペクトルを表示しています。

Y軸が強度(カウント数として相対強度で表示)、X軸が波長となります。
「測定」、「停止」や「ファイルを開く・保存」ボタンなどを、
クリックして簡単に操作できます。

測定時間の変更、自動測定、Excelへのエクスポートなど、
便利な機能も充実しており、光源や用途に応じて、
最適な設定で測定できます。

また、ファイルはテキスト形式(またはspc形式)で保存され、
データの移行や解析も簡単です。

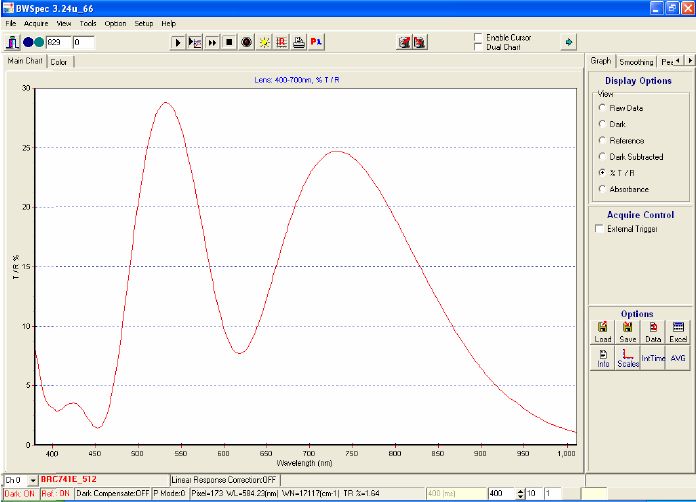

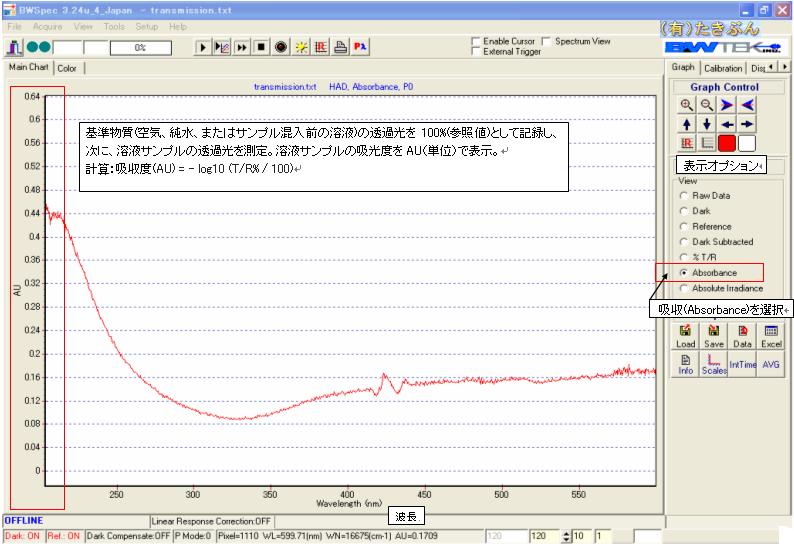

  ソフトウェア画面2(溶液の透過測定)

上図「透過率測定例」にて、溶液の透過率を測定しています
白色光源、セルフォルダ、セル、ファイバを使用しています。
まず、純粋の透過スペクトルを測定し(基準)、次にサンプル溶液を測定しています。
ソフトは、自動的に「基準」と「サンプル」を比較し、透過スペクトル(0-100%)として表示します。 サンプルフォルダを変更して、ガラス板、フィルム、フィルタなどあらゆるサンプルの透過測定が可能です。

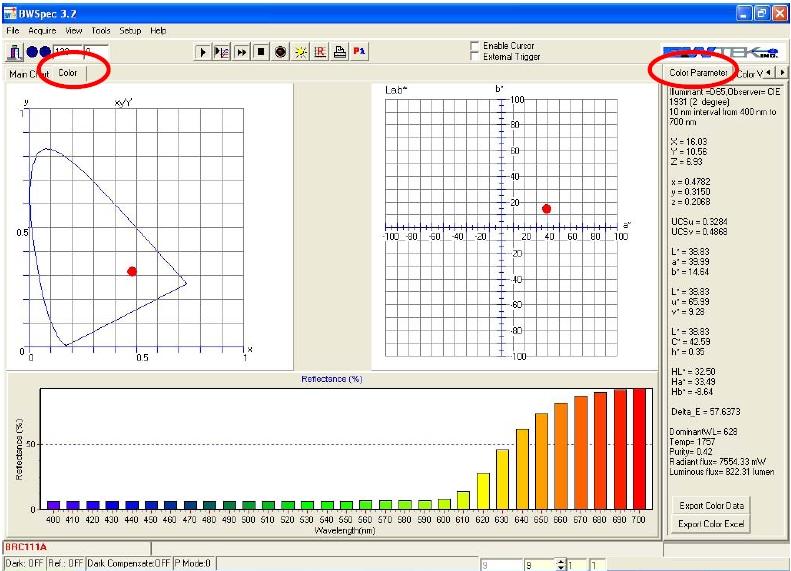

  ソフトウェア画面3(色測定)

白色光源および反射ファイバを使用して色測定も可能です。
遮光または黒い紙で黒色の基準を取り、白色基準(白色の紙でもOK)で白色の基準を取り、
サンプルにプローブ端を向けて測定します。
ソフトで画面を切り替えて、サンプルの色表示が可能です。
